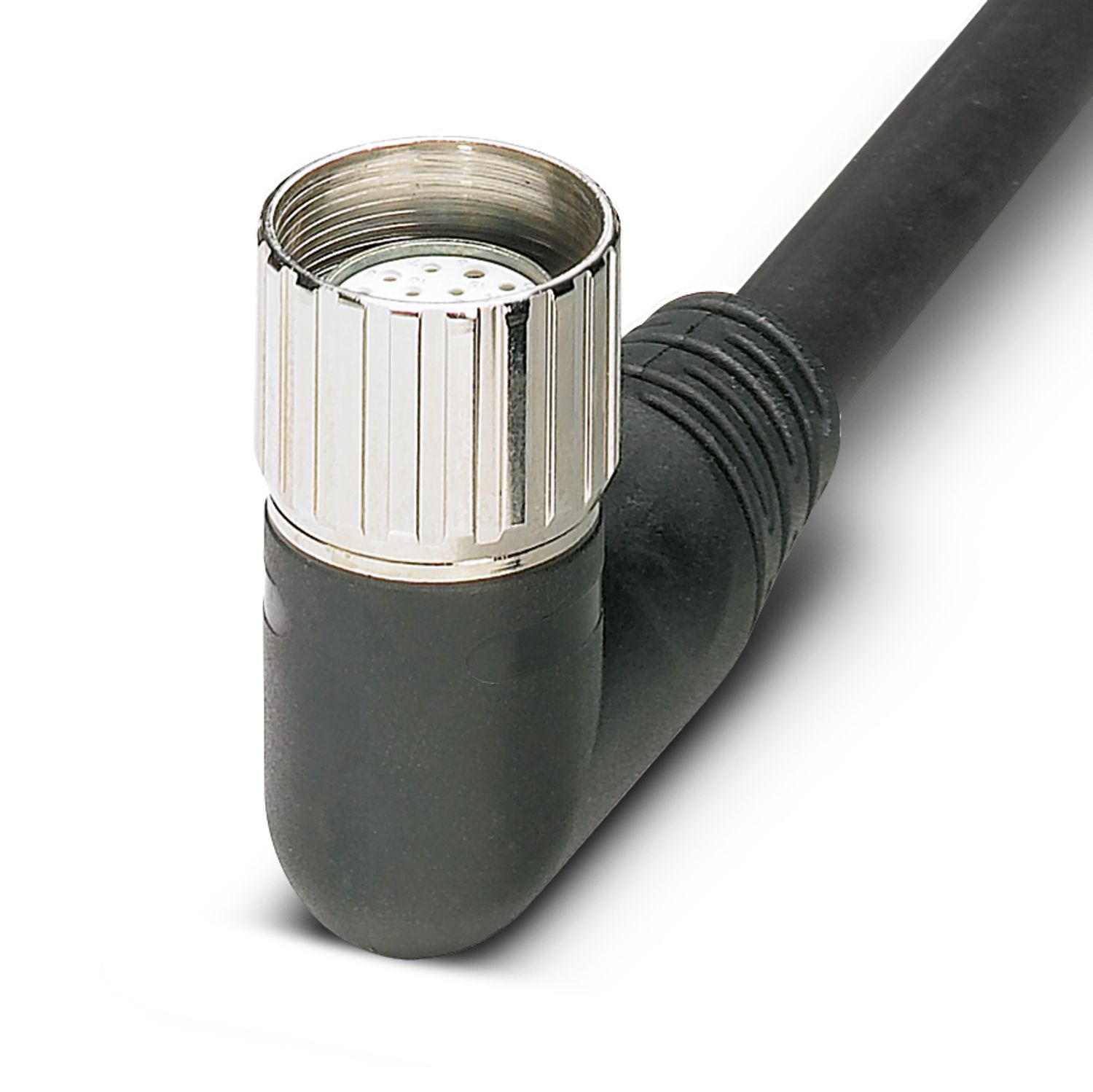

菲尼克斯RCK-TWUM/BL16+3/ 5,0PUR-U - 主电缆 1684072，主电缆， 应用： 传感器/执行器分线盒， 位数: 19， 插槽类型: 双通道， 状态显示: 否; 主电缆连接: M23针式插头连接， PUR/PVC， 电缆长度: 5 m， 屏蔽: 无， 备选产品符合RoHS II非豁免 6c (Pb < 0.1 %) 产品编号： 1260753
| 产品类型 | 主电缆，预制 |
| 应用 | 传感器/执行器分线盒 |
| 位数 | 19 |
| 额定电压 UN | 48 V AC |
| 60 V DC |
| 连接方式 | 固定式连接 |
| 状态显示 | 否 |
| 标识材料 外壳 | PUR |
| 触点材料，主电缆端 | 铜合金 |
| 主电缆侧触点插芯材料 | PA |
| 触点表面材料，主电缆端 | 镀金 |
| 连接1 | |
| 插座设计 | 孔式 |
| 插座出线 | 弯头 |
| 插座螺纹类型 | M23 |
| 连接2 | |
| 插座设计 | 端自由出线 |
| 电缆长度 | 5 m |
| PUR/PVC 黑色 [PUR] | |
| 尺寸图 | |
| 电缆重量 | 183.7 kg/km |
| UL AWM | 20549 (80°C/300 V) |
| 位数 | 19 |
| 屏蔽 | 无 |
| 光缆类型 | PUR/PVC 黑色 [PUR] |
| 导线结构 信号线 | 28x 0.15 mm |
| AWG，信号线 | 20 |
| 导线结构，电压电源 | 56x 0.15 mm |
| AWG电源 | 17 |
| 导线横截面 | 16x 0.5 mm² (信号线路) |
| 3x 1 mm² (电源线) | |
| 线径，包括绝缘层 | 1.5 mm ±0.1 mm (信号线路) |
| 2.1 mm ±0.1 mm (电源线) | |
| 电缆外径 | 10.50 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑色 RAL 9005 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 棕色，蓝色，绿色/黄色，白色，绿色，黄色，灰色，粉色，红色，黑色，紫色，灰色/粉色，红色/蓝色，白色/绿色，棕色/绿色，白色/黄色，黄色/棕色，白色/灰色，灰色/棕色 |
| 内部护套厚度 | ≥ 0.15 mm |
| 厚度，外部护套 | ≥ 0.76 mm |
| 总绞线 | 双绞线 |
| 额定电压，电缆 | 300 V |
| 测试电压 | 2000 V |
| 最小弯曲半径，固定安装 | 7,5 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 最小弯曲半径，固定式安装 | 79 mm |
| 最小弯曲半径，移动式安装 | 105 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 1500000， 弯曲半径: 10 x D， 横向轨迹: 2 m， 横向速度: 2 m/s |
| 阻燃 | 符合DIN EN 50265标准 |
| 阻油性 | 符合VDE 0472标准第803部分 |
| 其它防护功能 | 好的抗酸，碱溶液及溶剂性 |
| 特殊性质 | 不含硅酮 |
| 环境温度（运行） | -40 °C ... 90 °C (电缆，固定式安装) |
| -5 °C ... 80 °C (电缆，活动式安装) | |
