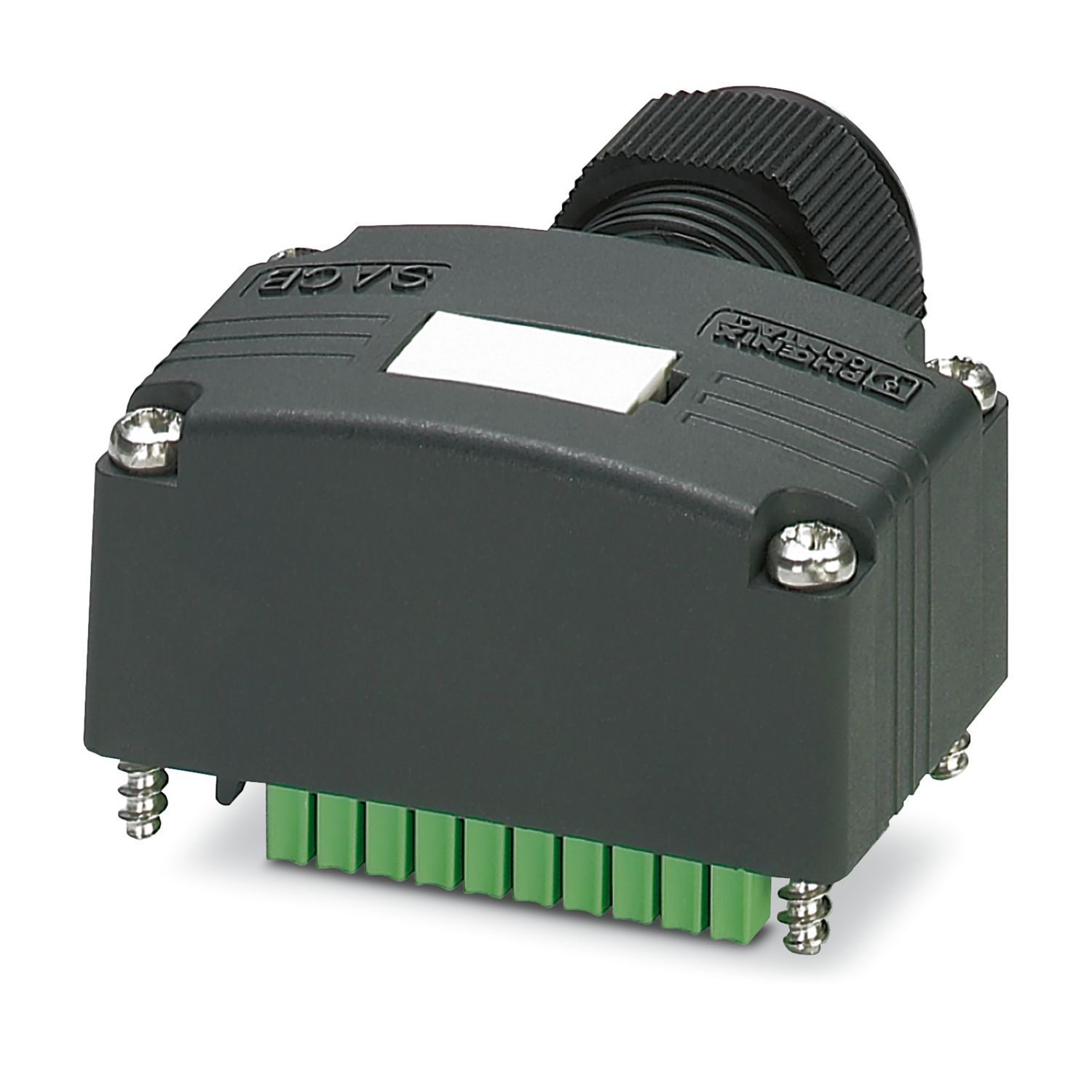

菲尼克斯SACB-C-H180-8/16 SCO P - 连接器罩 1453229，连接器罩，内置连接器，适用于带4、6或8个插槽、采用插入螺钉连接并带SPEEDCON塑料螺纹的M12传感器/执行器分线盒
| 产品类型 | 连接器罩 |
| 应用 | 传感器/执行器分线盒 |
| 插槽数目 | 8 |
| 编码 | A |
| LED | 否 |
| 额定电压 UN | 120 V AC |
| 120 V DC | |
| 总额定电流 | 10 A |
| 每条路径的最大电流承载能力 | 2 A |
| 每个槽的电流负载能力 | 4 A |
| 导线连接 | |
| 传感器/执行器连接件系统 | M12孔式 |
| 连接方式 | 可插拔螺钉连接 |
| 导线横截面 柔性信号线 | 0.14 mm² ... 1.5 mm² |
| 导线横截面 灵活供电 | 0.14 mm² ... 1.5 mm² |
| 可连接导线横截面AWG 柔性信号线 | 26 ... 16 |
| 可连接导线横截面AWG 灵活供电 | 26 ... 16 |
| 剥线长度 信号线 | 7 mm |
| 保护层剥线长度 | 50 mm (主电缆) |
| 紧固扭矩，盖板螺丝 | 1 Nm |
| 针位分配 | |
| 插槽/芯 = 导线颜色或连接 | 1 / 4 (A) = 1 / 4 = WH |
| 1 / 2 (B) = 1 / 2 = GYPK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RDBU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WHGN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BNGN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WHYE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YEBN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WHGY | |
| 8 / 4 (A) = 8 / 4 = VT | |
| 8 / 2 (B) = 8 / 2 = GYBN | |
| 1-8 / 1 (+ 120 V) = UN = BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| 1-8 / 5 (PE) = PE = GNYE | |
| 状态显示 | 否 |
| 尺寸图 | |
| 宽度 | 54 mm |
| 高度 | 25 mm |
| 长度 | 34 mm |
| 标识材料 外壳 | PBT |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | NBR |
| 触点材料，主电缆端 | 铜合金 |
| 主电缆侧触点插芯材料 | PA |
| 触点表面材料，主电缆端 | Sn |
| 电缆外径 | 7 mm ... 12 mm |
| 连接方式 | 可插拔螺钉连接 |
